유압 호스에 대한 지식

1. 유압호스란 무엇인가요?

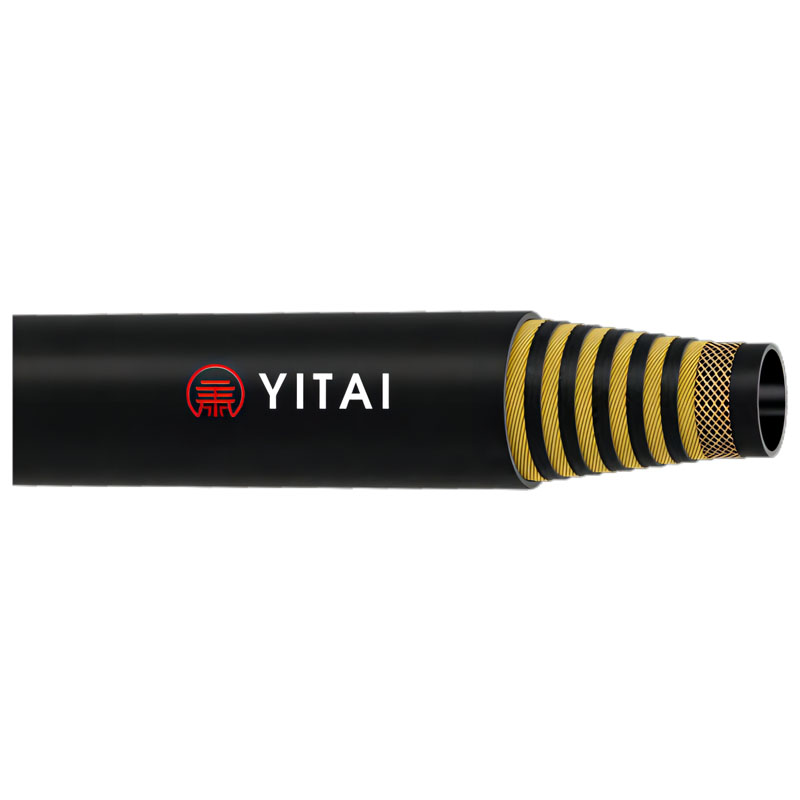

유압 호스변속기 시스템 내에서 유압 매체를 운반하는 데 사용되는 유연한 파이프입니다. 용도에 따라 다양한 재료로 만들어지며, 고무가 주요 재료입니다. 유압 호스는 유압 변속기 시스템에 사용되며 일반적으로 높은 압력을 견뎌야 하기 때문에 석탄 산업과 같은 산업에서는 이를 "고압 호스"라고 부르는 경우가 많습니다. 이 용어는 불완전하지만 해당 산업에서 높은 압박 성능의 중요성을 반영합니다. 고압 유압 호스는 일반적으로 열악한 환경에서 작동하며 최대 압력, 굴곡 반경, 사용 수명과 같은 엄격한 성능 요구 사항을 갖습니다. 이 호스는 원자재, 생산 공정 및 장비에 대한 수요가 높기 때문에 고급 고무 호스입니다. 고압 유압호스는 내부 고무층, 중간 고무층, 카커스층, 외부 고무층으로 구성됩니다. 내부 고무층은 운반되는 매체로 인해 마모 및 부식에 직접 노출됩니다. 제조업체는 호스의 수명을 보장하기 위해 운송되는 특정 매체에 따라 다양한 고무 화합물 제제를 사용하는 경우가 많습니다. 외부 고무층은 유압 호스를 외부 환경으로 인한 손상과 부식으로부터 보호하는 동시에 중간 및 내부 고무층이 환경을 오염시키는 것을 방지합니다. 카커스 층은 호스의 압력을 견디는 층으로 강도와 내압성을 향상시킵니다. 카커스 층의 구조와 강도에 따라 호스가 견딜 수 있는 압력이 결정됩니다.

유압 호스는 광업, 군사, 엔지니어링 기계, 야금, 석유, 화학, 항공 및 해양 응용 분야에 널리 사용됩니다.유압 호스카커스 구조에 따라 편조형 호스와 나선형 호스로 분류할 수 있습니다. 도체 재질에 따라 강선 호스와 면선 호스로 분류할 수 있습니다.

2. 유압호스를 선택할 때 어떤 요소를 고려해야 합니까?

명세서

유압 시스템은 다양한 압력과 유량으로 유체를 전달하여 에너지를 전달합니다. 압력 손실을 최소화하고 과도한 열 발생으로 인한 시스템 손상을 방지하려면 호스와 커넥터 치수를 적절한 크기로 조정해야 합니다. (필요한 호스 사양이 아직 결정되지 않은 경우 호스 유량 선택표에 따라 적절한 호스 사양을 선택하십시오.)

압력

호스 및 피팅 선택은 호스 어셈블리의 최대 작동 압력이 유압 시스템의 최대 작동 압력보다 크거나 같으며 시스템의 펄스 작동 압력 또는 피크 압력이 호스의 최대 작동 압력보다 낮아야 함을 보장해야 합니다.

설계자와 호스 조립 제조업체는 호스 피팅의 압력 범위를 간과하는 경우가 많습니다. 실제로 호스 어셈블리의 압력 범위는 호스 어셈블리 구성 요소의 최저 작동 압력에 의해 결정되며 많은 피팅의 압력 범위는 파이프의 압력 범위보다 훨씬 낮습니다.

온도

호스를 선택할 때 호스 내에서 전달되는 매체와 호스 외부의 주변 온도를 신중하게 고려하십시오. 일반적으로 고온 및 고압과 관련된 작동 조건은 호스의 수명을 단축시킵니다. 고온 조건의 경우 호스 명칭이 "6"으로 끝나는 고온 내성 호스를 선택하십시오. 낮은 온도는 고무 제품의 유연성을 감소시킬 수 있습니다. 일반적으로 호스 조립체의 최소 온도는 호스의 외부 표면이 굽힘 성능을 저하시키지 않고 균열을 견딜 수 있는 최저 온도를 나타냅니다.

3.  일반적인 유압 호스 고장

1. 호스 표면의 균열: 이는 주로 추운 환경에서 호스가 구부러졌을 때 발생합니다. 호스 외부에 균열이 발견되면 내부 고무에도 균열이 있는지 확인하여 호스를 즉시 교체해야 하는지 판단하십시오. 추운 환경에서 유압 호스를 움직이거나 구부리지 마십시오. 필요한 경우 실내에서 이 작업을 수행하십시오. 호스를 추운 환경에서 장기간 작동해야 하는 경우 내한성 호스를 사용하십시오.

2. 호스 외부 표면의 기포: 이는 표준 이하의 호스 품질 또는 부적절한 취급으로 인해 발생할 수 있습니다.

3. 손상 없음에도 과도한 오일 누출 : 호스가 고압의 유체를 통과할 때 내부 고무층의 부식 및 긁힘으로 인해 강선 층의 광범위한 누출이 발생합니다.

4. 호스 외부 고무층의 심각한 열화 및 약간의 표면 균열: 이는 자연적인 호스 노화의 징후입니다. 외부 고무층이 산화되면서 오존층이 형성되고 시간이 지남에 따라 두꺼워집니다. 이 시점에서 호스를 교체해야 합니다.

5. 내부 고무층 파손: 유압 호스의 내부 고무층은 유압유와 직접 접촉하는 중요한 구성 요소입니다. 내부 고무층이 손상되면 호스 성능이 저하되고 오일이 과도하게 누출되고 부풀어오르는 현상이 발생할 수 있습니다. 내부 고무층 파손의 원인으로는 제조 품질 저하, 부적절한 선택, 잘못된 설치 및 부적절한 사용 등이 있습니다.

6. 보강층의 기계적 고장: 보강층은 유압 호스의 중요한 구조층으로 고압에서 무결성을 보호합니다. 강화층의 기계적 결함으로 인해 압력 저항이 감소하고 서비스 수명이 단축될 수 있습니다. 강화층의 기계적 고장 원인으로는 생산 품질 저하, 부적절한 재료 선택, 혹독한 작동 환경 등이 있습니다.

7. 골절 시 기계적 고장: 골절은 신체의 가장 취약한 부분입니다.유압 호스. 파손 시 기계적 고장으로 인해 호스가 파손되거나 누출될 수 있습니다. 파손 시 기계적 고장의 원인으로는 낮은 생산 품질, 부적절한 재료 선택, 혹독한 작동 환경 등이 있습니다.
